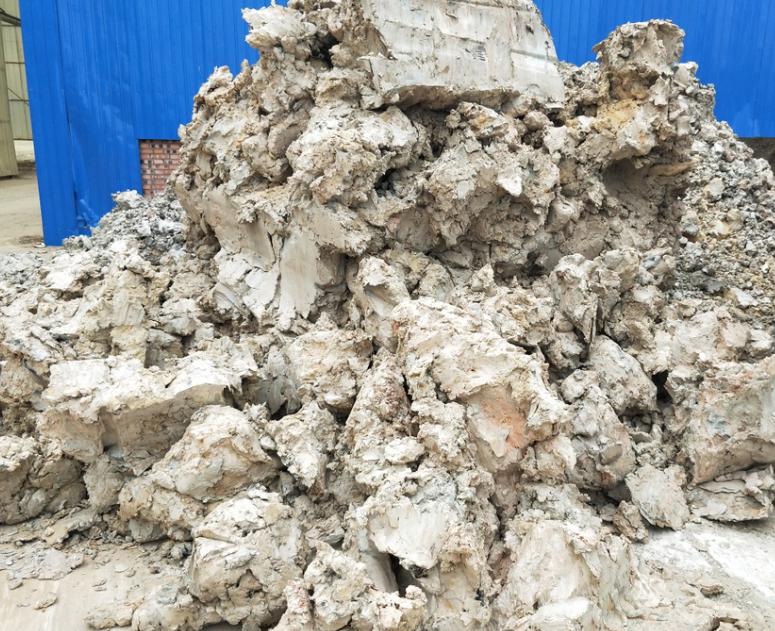

本原球粘土的矿物成分主要为无序高岭石>65%、石英<30%、 蒙脱石<10%、伊利石<3%、以及少量的铁钛矿物等。球粘土矿物 颗粒细，其中高岭石的粒度均小于2Mm。球粘土的可塑性强，可塑 性指数一般大于25,有的可达45以上。其化学成分如表1、物化指标 如表2:
表1、本原球粘土的化学成分（％>
Table 1 Chemical composotopn of benyuan ballclays
名称   Si02  Ti02  A1203  Fe203  CaO  MgO  K20  Na20  烧失
BYBC1   46   1.7    35     1.3   0.4  0.5  0.4   0.1  14.5
BYBC2   50   1.7    33     1.0   0.4  0.4  0.5   0.1  14.0
BYBC3   55   1.4    29     1.0   0.5  0.5  0.5   0.1  12.0
BYBC4   48   0.5    32     2.0   0.3  0.5  1.5   0.1  15.5
BYBC5   48   17     34     1.0   0.5  0.5  0.6   0.1  14.0
BYBC6   50   1.7    31     1.0   0.5  0.5  0.6   0.1  14.0
BYBC7   56   1.0    29     2.5   0.6  0.8  1.0   0.4  9.50
BYBC8 49.87  0.53 33.43    1.49  0.16 0.3  2.09  0.14 11.97

表2、本原球粘土的工艺性能指标
Table2 Techology properties of benyuan ballclays
名称 粒度组成Mm(%}    可塑性指数％ 结合力102kPa   耐火度℃
      20 10 5  2
BYBC1 98 97 96 91        ≤30          4.2         1750
BYBC2 97 93 87 82        ≤25          5.8         1710
BYBC3 93 91 81 69        ≤25          5.7         1680
BYBC4 96 95 83 59        ≤25          7.0
BYBC5 96 89 79 70        ≤25          9.8         1730
BYBC6 87 80 65 49        ≤25          13          1700
BYBC6 91 80 74 61        ≤25          9.7
